差壓變送器在單井出油設備的應用

時間 : 2019-09-26      作者 : 麥克傳感器股份有限公司

背景

差壓變送器在油田的應用

抽油機采油時，抽出的原油中含有大量水，且含水量不固定，這使得原油核定產量過程中，混合原油密度計量不準。
通過對原油計量管線中原油所含有的溶解氣進行智能解析分析處理，能實現不分離、不脫氣，準確測定含氣混合液密度，從而實現精準原油生產計量。
 /  測量難點  /

  • 測量介質為油水混合物，伴熱使介質溫度高；

  • 介質粘度大，具有一定的腐蝕性；

  • 要求測量準確度0.5%FS，必須穩定性好。

/  解決方案  /
選用MDM3051K-LP系列差壓變送器，配雙法蘭帶毛細管，可減小由于介質粘度大、溫度高、且有腐蝕性所產生的測量干擾，適用于密閉環境的差壓測量。
方案說明：

1、P=ρgh，測量管段使油水充分混合，利用該公式可計算出原油密度值；

2、在垂直的固定長度管道上測量差壓值，以減小介質粘度大、溫度高所帶來的影響；

3、測量量程與固定管道長度需匹配；

4、滿足測量準確度0.5%FS；

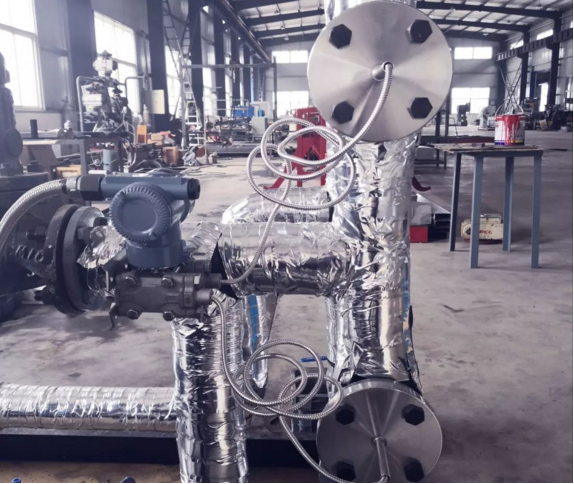

差壓變送器測量原油密度

客戶現場安裝后，經過對管道閥門及各個部件的測試，測量數據準確，使用效果達到預期目標。

/  使用產品  /

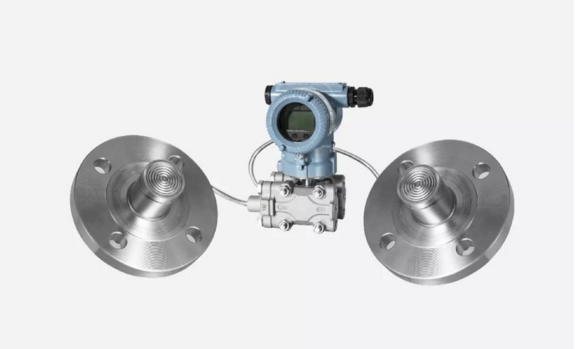

智能差壓遠傳變送器

MDM3051K-LP型智能差壓遠傳變送器

  • 測量精度0.5%FS，穩定性好；

  • 介質與變送器不直接接觸，耐高溫、腐蝕、高粘度等；

  • 在線可調校。
