流量計標定的方法和原理

上節課你聽懂了嗎?

這節課我們來看看一套高標準的流量標準裝置

是什么樣的?

 第三期第2課已更新!

點擊立即聽課哦~


圖片


本期最后一節課啦

要堅持上課哦~


更有聽課福利等著你!

報過名的同學別忘了戳客服免費抽獎哦~

圖片

Micro Sensor


第1課 獨家課件 送上,以方便暫時無法收看視頻的同學們學習。一起來看看吧~


第1課:流量計測量的準確性如何實現?

圖片

點擊圖片回顧課程


朋友們大家好,歡迎來到麥克傳感云學院!



在各行各業的生產運營中,流體流量是過程控制的關鍵數據。精確測量過程流量,對保證產品質量、提高生產效率等有著重要的作用。其重要性在給排水、造紙、油氣、紡織印染、環保等行業中更為突出。



圖片


測量流體流量的儀表統稱為流量計,是重要的工業物理量測量儀表之一。那么流量計是如何保證測量精準度?其標準是什么?這一期我們的課程就為你揭開流量標準裝置的秘密!




流量計為什么要進行標定呢?我們知道,電磁流量計在生產過程中存在分散性和誤差,因此需要在滿足流量計應用安裝的條件下進行實流標定,得出一個唯一的傳感器系數。也就是說,通過標定,每臺電磁流量計有一個確定的系數與之對應,這樣,才能保證流量計的準確度與線性度。因此流量標準裝置的性能至關重要。


下面我們一起聊聊流量標準裝置,這里以電磁流量計的生產標定為例,對流量標準裝置做詳細的說明。


常見的液體流量標準裝置有兩種,第一種為標準表法流量標準裝置,第二種為靜態質量法流量標準裝置。


用標準流量計作為流量標準來鑒定流量計的方法稱為“標準表法”。裝置主要由液體源、標定管道、標準流量計和控制設備等組成。


圖片


其原理是基于流體力學的連續性方程,以標準表為標準器,使流體連續通過標準流量計和被檢流量計,比較兩者的輸出瞬時流量值,或比較一段時間內的累積流量值,從而確定被檢流量計的計量性能。


標準表法在方便量值傳遞、擴大流量范圍、提高檢定效率等方面具有顯著價值,因而得到了普遍的發展。


根據稱重容器測量液體質量,結合測量時間及液體密度,計算出液體瞬時流量,再通過比較此瞬時瞬時流量和被檢表輸出的瞬時流量,確定被檢流量計的計量性能的方法,被稱為靜態質量法。


圖片


裝置主要由液源穩壓系統、標定管路、稱量系統、啟停設備、控制設備等組成。此裝置由于液體在靜止?fàn)顟B(tài)下稱重,消除了液流的動量影響,因此在流量裝置中準確度最高的裝置。


圖片

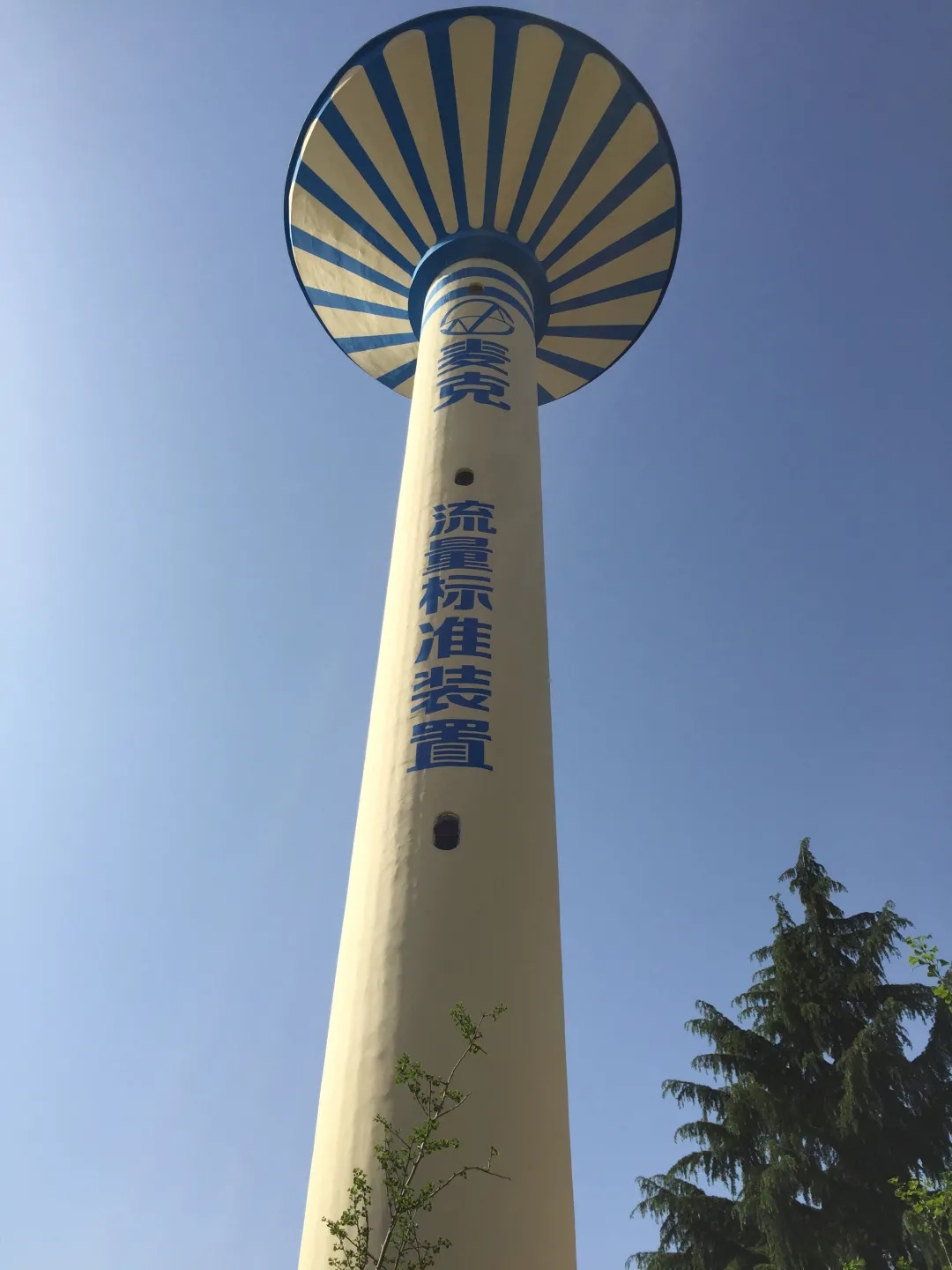

靜態質量法中的液源穩壓系統,常用的穩壓方法有三種,分別為水塔穩壓法、容器穩壓法、變頻調速法,其中水塔穩壓法效果最好。


麥克傳感流量標準裝置可實現標準表法標定,也具備靜態質量法標定能力,一套裝置,兩個系統。其中DN6~DN350管徑為靜態質量法;DN25~DN600管徑為標準表法。兩套系統可以同時運行,極大地提升了標定效率。


圖片


好了今天的課程內容就是這些,關于流量計標定的方法和原理,你懂了嗎?下期我們將聊一聊流量計標定的管線是什么樣的。大家可以微信搜索并關注“麥克傳感器”公眾號,告訴我你想了解的問題,還可以在線選型、樣品申請、線上下單、獲取更多產品及行業資訊。我們下節課見!
